德国LOCKE洛克国际集团有限公司成立于1875年，是一家流体专业制造商，主要服务于全球工业、以石油，天然气，石化、蒸汽、水系统以及各类型流体控制系统，公司致力于产品设计、研发、制造、销售，为用户提供完善的流体控制方案和阀门制定方案。目前LOCKE在德国本土拥有3家阀门生产工厂，分别位于总部弗兰肯塔尔，佩格尼兹和侣能三地，并在中国设立全资加工厂，主要负责亚洲地区产品供应，在上海设立销售代理处，负责大陆运营及售后服务。 |
|

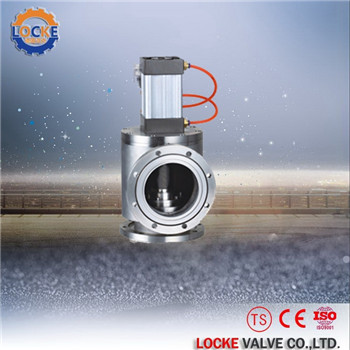

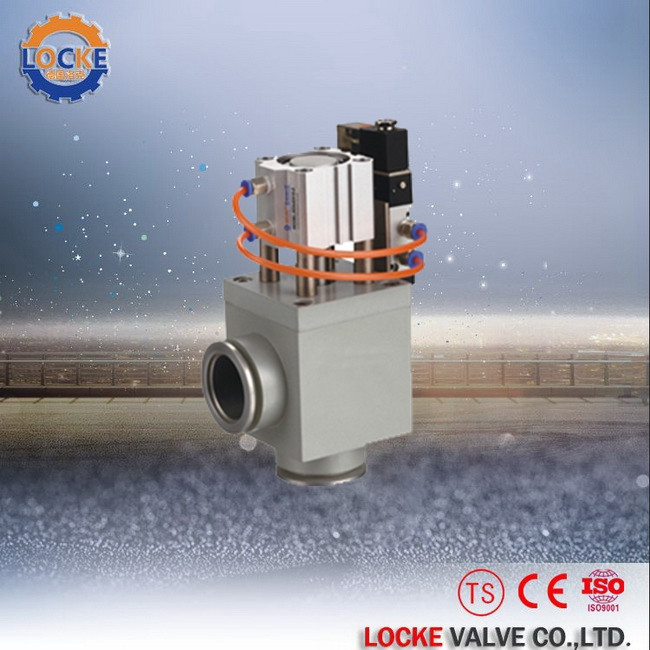

一、进口气动高真空挡板阀(带波纹管密封)产品概述 |
|
乐竞app官方下载入口
--进口气动高真空挡板阀(带波纹管密封)是用压缩空气为动力，通过电磁转向阀改变气路方向，推动气缸活塞上下运动，带动阀杆上下运动，使阀板开启或关闭，从而达到在真空系统中接通或切断气流的目的。LDQ-j型为角通型式，LDQ-s型为带预抽口的三通型式。适用的工作介质为空气及非腐蚀性气体。 |
|
二、进口气动高真空挡板阀(带波纹管密封)产品性能 |
|
1 |
公称通径：DN10～DN630 |
|
2 |
适用范围(Pa)：105～1.3x10-6 |
|
3 |
阀门漏率(Pa.L/S)：≤1.3x10-7 |
|
4 |
介质温度（℃）：-30～+150（密封材料为氟橡胶） |
|
5 |
气源压力（MPa）：0.4～0.8 |
|
6 |
法兰标准：GB4982 |
|
7 |
安装位置：DN<300任意，DN≥300垂直 |
|
8 |
电源电压：标准出厂：AC220V/50Hz
特殊指定：AC110V；DC24V；DC12V等 |
|
9 |
信号反馈：标准出厂：不带反馈信号
特殊指定：磁性开关DC/AC5～240V |
|
三、进口气动高真空挡板阀(带波纹管密封)连接及外形尺寸 |
 |
|
型号 |
通径(DN) |
ΦD |
ΦB |
H |
A |
法兰标准 |
|
LDQ-J10(b)/KF |
10 |
30 |
12.2 |
180 |
30 |
GB4982 |
|
LDQ-J16(b)/KF |
16 |
30 |
17.2 |
180 |
40 |
GB4982 |
|
LDQ-J25(b)/KF |
25 |
40 |
26.2 |
200 |
50 |
GB4982 |
|
LDQ-J40(b)/KF |
40 |
55 |
41.2 |
210 |
65 |
GB4982 |
|
LDQ-J50(b)/KF |
50 |
75 |
52.2 |
276 |
70 |
/ |
|
|

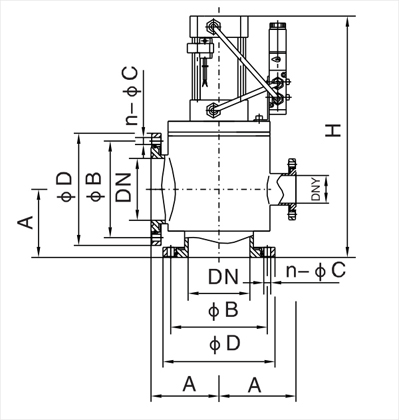

四、活套法兰连接及外形尺寸 |
|
型号 |
通径(DN) |
ΦD |
ΦB |
H |
A |
n-ΦC |
DNy(预抽口) |
法兰标准 |
|
LDQ-J50(b) |
50 |
110 |
90 |
276 |
70 |
4-Φ9 |
/ |
GB/T6070 |
|
LDQ-J63(b) |
63 |
130 |
110 |
283 |
88 |
4-Φ9 |
/ |
GB/T6070 |
|
LDQ-J80(b) |
80 |
145 |
125 |
314 |
88 |
8-Φ9 |
/ |
GB/T6070 |
|
LDQ-J100(b) |
100 |
165 |
145 |
338 |
108 |
8-Φ9 |
/ |
GB/T6070 |
|
LDQ-J125(b) |
125 |
200 |
175 |
424 |
128 |
8-Φ11 |
/ |
GB/T6070 |
|
LDQ-J(S)150(b) |
150 |
220 |
195 |
482 |
138 |
8-Φ11 |
DN40(GB4982) |
JB919 |
|
LDQ-J(S)160(b) |
160 |
225 |
200 |
482 |
138 |
8-Φ11 |
DN40(GB4982) |
GB/T6070 |
|
LDQ-J(S)200(b) |
200 |
285 |
260 |
620 |
200 |
12-Φ11 |
DN50(GB/T6070) |
GB/T6070 |
|
LDQ-J(S)250(b) |
250 |
335 |
310 |
655 |
208 |
12-Φ11 |
DN50(GB/T6070) |
GB/T6070 |
|
LDQ-J(S)300(b) |
300 |
380 |
350 |
783 |
250 |
8-Φ14 |
DN80(GB/T6070) |
JB919 |
|
LDQ-J(S)320(b) |
320 |
425 |
395 |
789 |
250 |
12-Φ14 |
DN80(GB/T6070) |
GB/T6070 |
|
LDQ-J(S)400(b) |
400 |
510 |
480 |
1210 |
330 |
16-Φ14 |
DN100(GB/T6070) |
GB/T6070 |
|
LDQ-J(S)400(b) |
400 |
500 |
465 |
1210 |
330 |
16-Φ14 |
DN100(GB/T6070) |
JB919 |
|
LDQ-J(S)500(b) |
500 |
610 |
580 |
1280 |
360 |
16-Φ14 |
DN125(GB/T6070) |
GB/T6070 |
|
LDQ-J(S)600(b) |
600 |
710 |
670 |
1512 |
450 |
12-Φ21 |
DN160(GB/T6070) |
JB919 |
|
LDQ-J(S)630(b) |
630 |
750 |
720 |
1512 |
450 |
20-Φ14 |
DN160(GB/T6070) |
GB/T6070 |
|
|
五、进口气动高真空挡板阀(带波纹管密封)订货须知 |
|
1 |
若订货前还未选定型号，请向我们提供您的使用参数:
1.公称通径 2.产品型号 3.流体性质（包括公称压力、温度、介质） 4.阀体、密封材料 5.连接方式 |
|
2 |
若已经由设计单位选定我公司的产品型号，请按型号直接向我司销售部订购 |
|
3 |
当使用的场合非常重要或管路比较复杂时，请您尽量提供设计图纸和详细参
数，由我们乐竞体育平台
阀门专家为您审核把关。 |
|
